| Plaats van herkomst: | Zhejiang, China |
|---|---|
| Merknaam: | Factory or OEM/ODM Services |
| Certificering: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Modelnummer: | SNCG-serie |
| Min. bestelaantal: | 10.000 eenheden |
| Prijs: | factory direct supply |
| Verpakking Details: | standaardverpakking (speciale verpakking op aanvraag ook mogelijk) |
| Levertijd: | Normaal gesproken 9-14 dagen |
| Betalingscondities: | T/T, L/C, Western Union |
| Levering vermogen: | 2.000.000 eenheden per maand |

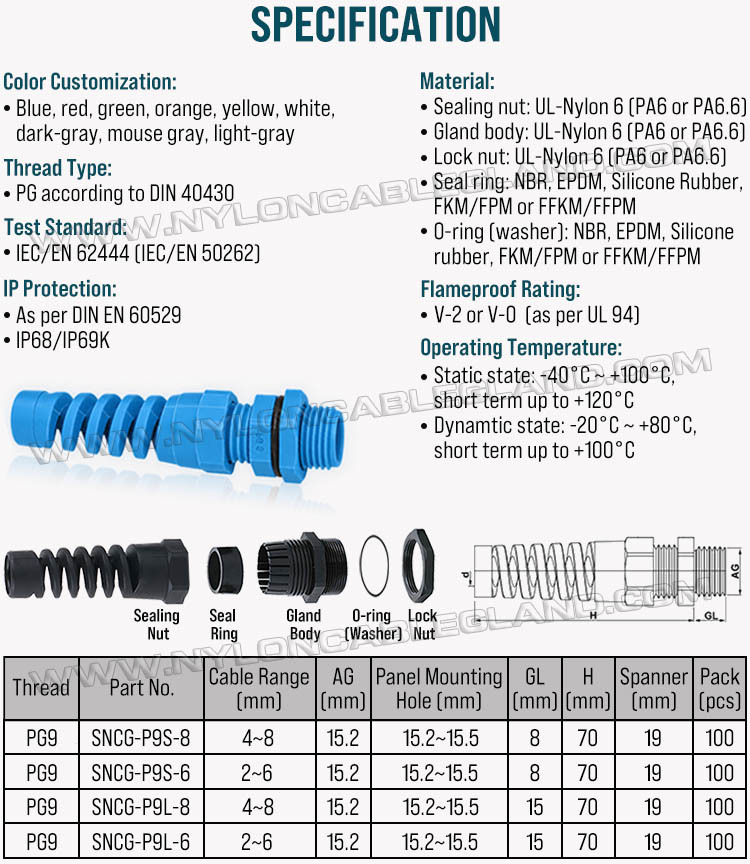

| Materiaal: | Geïmporteerd Polyamide 6 gecertificeerd door UL | Ontvlambaarheid: | V-2 (volgens UL94) |
|---|---|---|---|
| ZEGELRING: | NBR (ook verkrijgbaar in EPDM, Siliconen, FKM/FPM, FFKM/FFPM) | O-ring: | NBR (ook verkrijgbaar in EPDM, Siliconen, FKM/FPM, FFKM/FFPM) |
| Draad lengtes: | 8 mm en 15 mm | Draad standaard: | Volgens DIN 40430 |
| Teststandaard: | Volgens EN 62444 / EN 50262 | Beschermingsgraad: | Conform DIN EN 60529 |
| Waterdichtheid: | IP68 en IP69K | Specificatie: | PG9 (kabelbereik: 4-8 mm & 2-6 mm) |
| Trefwoorden: | Gekleurde spiraalkabelwartels met trekontlasting | Functie: | Visuele identificatie en kabelbeheer |
| Beschrijving: | PG9 meerkleurige kabelwartels met trekontlasting, nylon 6 (polyamide 6), IP68 en IP69K geclassificee | Logo Custom: | Beschikbaar |
| Groottedouane: | Beschikbaar | kleurendouane: | Beschikbaar |
| Merk op maat: | Beschikbaar | Verpakking op maat: | Beschikbaar |

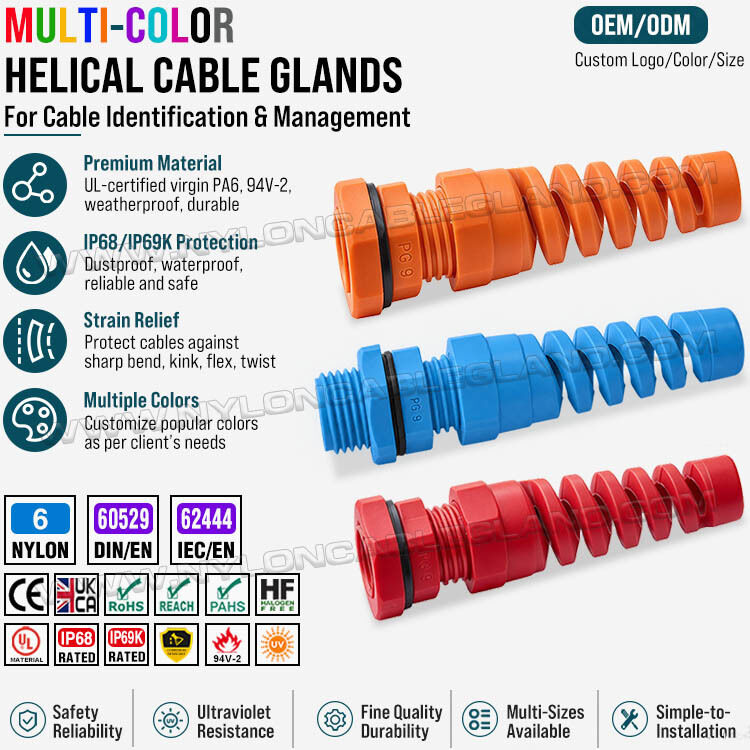

Wat zijn gekleurde spiraalvormige flexibele kabelklieren met spanningsverlichting?
Kleurrijke spiraalvormige flexibele kabelklieren met spanningsverlichting zijn verbindingen voor de toegang tot en de bescherming van kabels die zijn ontworpen om kabels te bevestigen wanneer deze in elektrische behuizingen, bedieningskasten, verbindingsdozen,en industriële apparatuurZe zijn meestal samengesteld uit een nyloncarrosserie, een afdichtingssysteem en een geïntegreerde spiraalvormige flexibele beveiliging die de kabels beschermt tegen overmatige buiging bij het toegangspunt.
Deze producten zijn gewoonlijk vervaardigd van polyamide, zoals PA6 of PA66, met elastomeer afdichtingscomponenten.en draadtypen om aan verschillende installatie- en identificatievereisten te voldoenZe bieden een IP68 / IP69K-inbraakbescherming.
De term "gekleurd" betekent over het algemeen dat ze in meerdere kleuren verkrijgbaar zijn, in plaats van dat één kabelklier noodzakelijkerwijs meerdere kleuren bevat.rood, blauw, oranje en geel, met extra kleuren beschikbaar voor aanpassing.
In de praktijk combineren deze producten drie hoofdfuncties: afdichting van de kabel, kabelbehoud en flexibele buigbescherming.

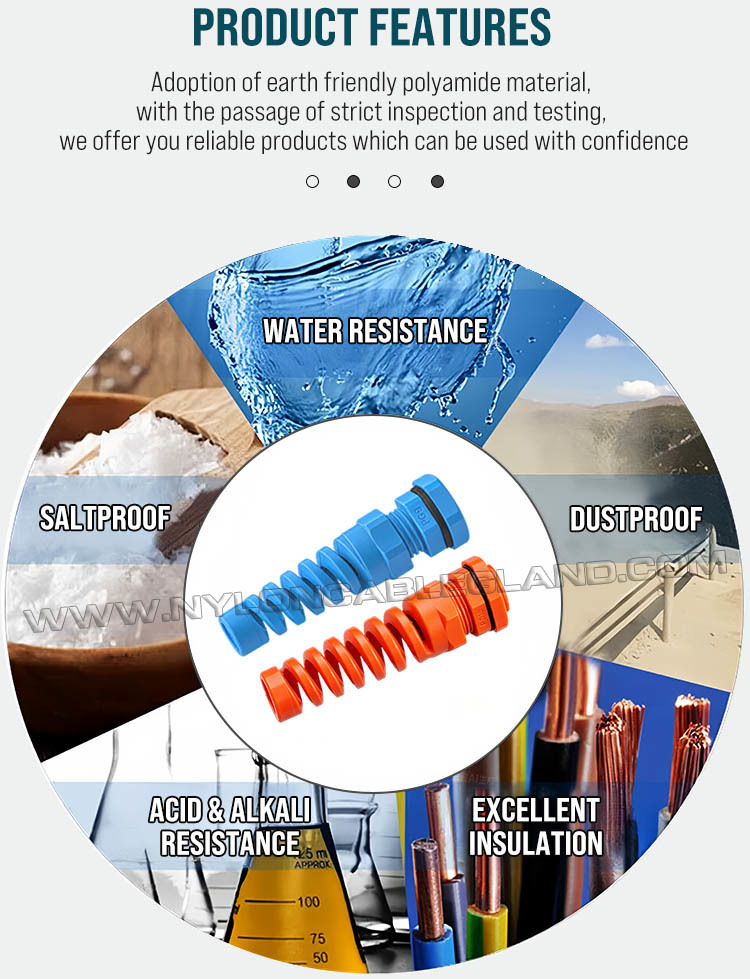

Welke kenmerken en functies hebben ze?
1. waterdicht en stofdicht afdichting
Geïntegreerde afdichtingsinzetstukken, pakkingen en goed ontworpen klemonderdelen helpen ervoor te zorgen dat water en stof via de kabelopeningen niet in de elektrische behuizing komen.Het werkelijke beschermingsniveau is afhankelijk van het productontwerp, kabeldiameter, interfaces van de behuizing en correcte installatie.

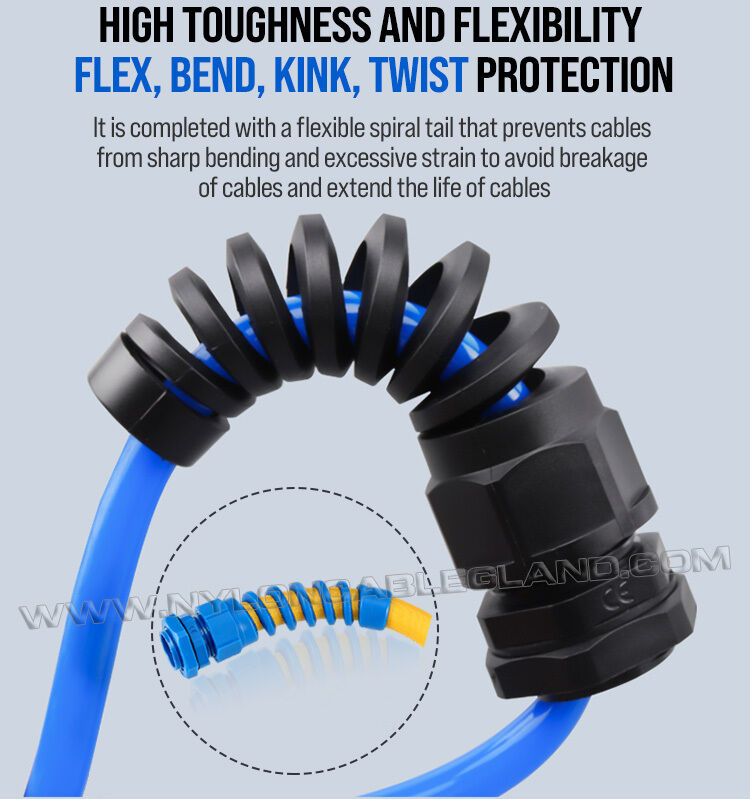

2. Spiraalbuigbescherming
De spiraalvormige verlengstuk ondersteunt een geleidelijke kabelbuiging bij het verlaten van de behuizing.met name wanneer kabels onderhevig zijn aan beweging of trillingen.
3. Kabelbeveiliging en -behoud
Het klemmechanisme helpt de kabel in positie te houden en de verplaatsing door gewone externe krachten te beperken.kabelconstructie en gespecificeerde installatievoorwaarden.
4Meerdere kleuren en makkelijke identificatie
Verschillende kleuren helpen bij het onderscheiden van kabelgroepen, het identificeren van circuits, het organiseren van apparatuur en het ondersteunen van onderhoud.Kleurenmatching kan ook de visuele consistentie van elektrische installaties en apparatuurontwerpen verbeteren.
5Lichte, corrosiebestendige constructie
Nylon is lichtgewicht en roest niet zoals gewoon staal.elektrische isolatie en weerstand tegen veel gemeenschappelijke industriële omgevingsomstandigheden.
6Flexibele installatieopties
De beschikbare afmetingen, draadtypen en kabelklembereiken maken het mogelijk om voor verschillende behuizingopeningen en kabeldiameter te kiezen.andere draadstandaarden zijn in sommige productreeksen verkrijgbaar.
Waar worden ze hoofdzakelijk gebruikt?
1Industriële automatisering en machines
Gebruikt op PLC-kasten, sensoren, actuatoren, productieapparatuur en machinebehuizingen waar het vasthouden van kabels en bescherming tegen buigingen belangrijk zijn.
2. Elektrische en elektronische apparatuur
Gebruikt in distributie dozen, verbindingsdozen, bedieningspanele, elektronische behuizingen en andere apparatuur die georganiseerde, afgesloten kabel toegangen vereisen.
3Verlichting en buiten elektrische systemen
Gebruikt in compatibele armaturen, buitenkasten en apparatuur die aan vocht of stof wordt blootgesteld, mits de vereiste toegangsbescherming is gecontroleerd.
4. Vernieuwbare energie en energieapparatuur
Geschikt voor geschikt gerangschikte zonne-energie-, energieconversie- en elektrische bewakingsbehuizingen waar afdichting, isolatie en kabelbeheer nodig zijn.
5. Robotica en bewegingsbesturingsapparatuur
Gebruikbaar voor kabelinvoeringen in de buurt van apparatuur die onderhevig is aan trillingen of herhaalde bewegingen, mits de kabelklier en de kabel geschikt zijn voor de daadwerkelijke beweging en buigcyclus.
6- Milieu-, nuts- en algemene industriële apparatuur
Gevonden op geschikte pompsystemen, waterzuiveringsapparatuur, voorzieningen en andere industriële installaties die een beschermde toegang tot kabels vereisen.
Voor professionalsaanbestedingeneningenieurswetenschappengebruik,Devolgendespecificatieszou moetenzijnbevestigdvoorheenselectereneen product.
|
Selectiepost |
Wat moet worden gecontroleerd |
|---|---|
| Ingangsbescherming | De aangegevenIPratingenDede fabrikantvan toepassingtestomstandigheden |
| Kabeldiameter | De toegestaneklemmenbereikvoorDewerkelijke kabel |
| Draadtypeen grootte | Verenigbaarheid metDebehuizingopening,met inbegrip vandraadpitchen lengte |

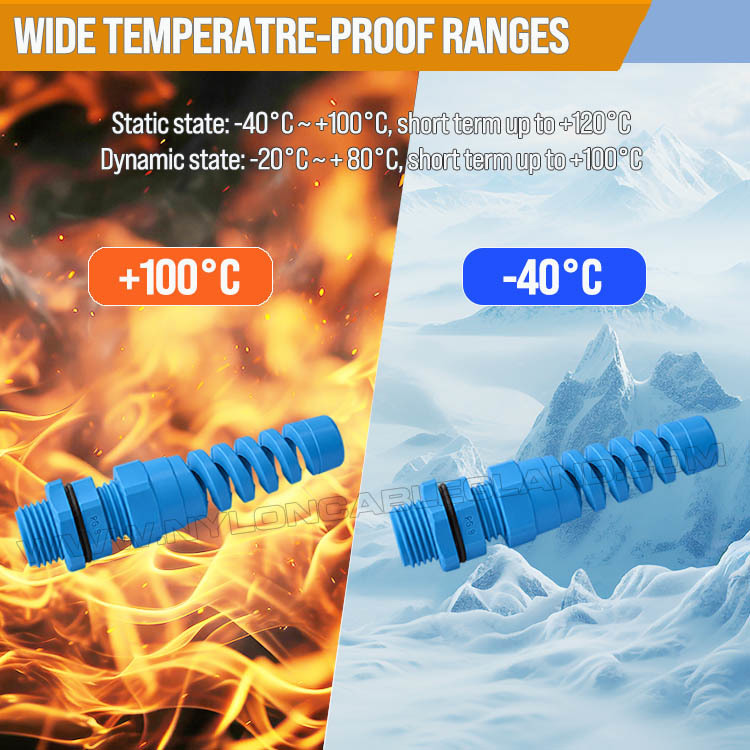

| Werktemperatuur | De gespecificeerdecontinuenop korte termijntemperatuurgrenswaarden |
| Materiaal en afdichting | van de soort gebruikt bij de vervaardiging van de volgende producten:zeehondmateriaal,chemische stofblootstellingenmilieuvriendelijkheid |
| Mechanische prestaties | kabelbehoud,Buigbeschermingvereisten,trillingenen beweging |
| Kleur | Beschikbare kleuroptiesenofDeKleurisgeschiktvoorinstallatieomgevingen |
| Certificeringen | Toepasselijke normen,de lijstengoedkeuringvoorDebestemdmarkten gebruik |
Twee internationalenormenzijnmet name relevant:
IEC62444—Kabelspierpierenvoorelektrischeinstallaties: SpecificeertVerplichtingenentestenvoorkabel-klierbouwen prestaties.
IEC60529—Gradenvanbeschermingverstrektdoorbehuizingen(IP)Code: tot stand brengtDeIPclassificatiesysteemgebruiktnaarbeschrijvenbehuizingbeschermingtegentoegangenDeinbrengvansolidevoorwerpenen water.
De gekleurde spiraalvormige flexibele kabelklier met spanningsverlichting zijn praktische kabelmanagementonderdelen voor elektrische en industriële apparatuur.Hun belangrijkste waarde is de combinatie van milieuvriendelijkheid, het vasthouden van kabels en de bescherming tegen overmatige buigingen, met kleuropties die extra identificatie en organisatorische voordelen bieden.
Ze zijn met name geschikt voor industriële automatisering, machinebouw, elektrische bedieningskasten, verlichting, compatibele buitenapparatuur en andere toepassingen waarvoor een betrouwbare kabelinvoer vereist is.Hun nylon constructie biedt een lichtgewichtHet is een corrosiebestendig alternatief voor veel metalen armaturen, terwijl het spiraalvormige gedeelte helpt bij het aanpakken van kabelbuigstress in de buurt van de behuizing.
