| Plaats van herkomst: | Zhejiang, China |
|---|---|
| Merknaam: | Factory or OEM/ODM Services |
| Certificering: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Modelnummer: | SNCG-serie |
| Min. bestelaantal: | 10.000 eenheden |
| Prijs: | factory direct supply |
| Verpakking Details: | standaardverpakking (speciale verpakking op aanvraag ook mogelijk) |
| Levertijd: | Normaal gesproken 9-14 dagen |
| Betalingscondities: | T/T, L/C, Western Union |
| Levering vermogen: | 2.000.000 eenheden per maand |
| Materiaal: | UL-gecertificeerd geïmporteerd polyamide 6 | Ontvlambaarheid: | V-2-classificatie (volgens UL94) |
|---|---|---|---|
| Zegelring: | NBR (ook verkrijgbaar in EPDM, Siliconen, FKM/FPM, FFKM/FFPM) | O-ring: | NBR (ook verkrijgbaar in EPDM, Siliconen, FKM/FPM, FFKM/FFPM) |

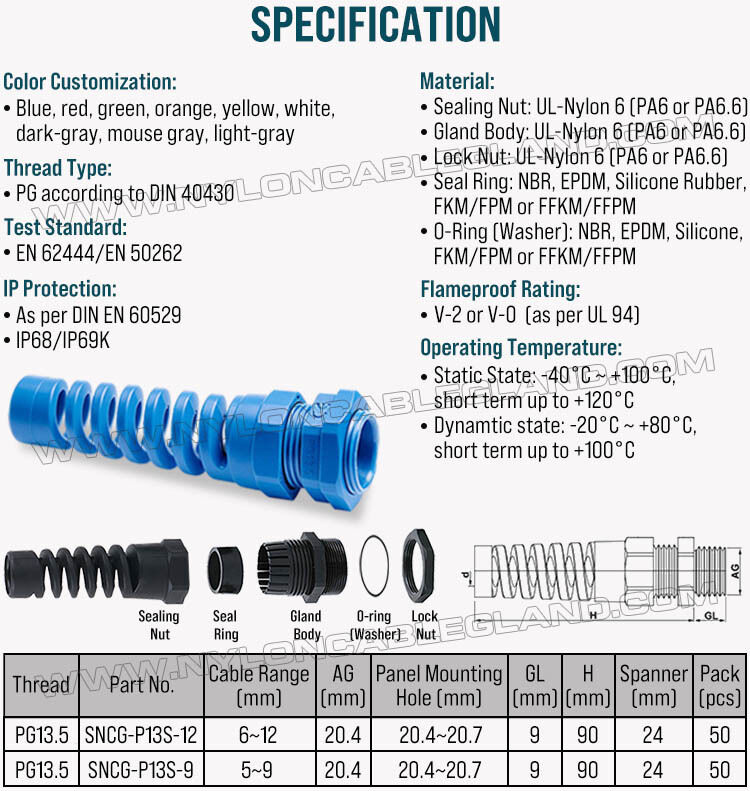

| PG-draad: | Volgens DIN 40430 | Teststandaard: | EN 62444 / EN 50262 |
| Waterdichtheid: | IP68 / IP69K | Specificatie: | PG13.5 (kabelbereik: 6-12 mm & 5-9 mm) |
| Trefwoorden: | Gekleurde spiraalkabelwartels, gekleurde kabelwartels met trekontlasting | Functie: | Visuele identificatie en kabelbeheer |
| BESCHRIJVING: | Gekleurde trekontlasting kabelwartel Nylon 6 (Polyamide 6 of PA6), PG13,5, IP68/IP69K versie | Logo Custom: | beschikbaar |
| Groottedouane: | beschikbaar | kleurendouane: | beschikbaar |
| Merk op maat: | beschikbaar | Verpakking op maat: | beschikbaar |
Wat zijn gekleurde nylon kabelwartels met trekontlasting?
Gekleurde nylon kabelwartels met trekontlasting zijn wartels voor kabeldoorvoer en trekontlasting, voornamelijk vervaardigd uit technisch nylon 6 (polyamide 6). Ze zijn voorzien van een flexibel spiraalgedeelte bij de kabeluitgang. Ze worden gemonteerd op de plek waar een kabel een elektrische behuizing, aansluitdoos, schakelkast, machinebehuizing of andere apparatuur binnenkomt.
Deze spiraalkabelwartels vervullen gelijktijdig twee functies:
Afdichting en fixatie van de kabel — de afdichtring klemt zich om de kabel en voorkomt dat stof en water de behuizing binnendringen.
Bescherming tegen knikken en trekbelasting — het spiraalvormige uiteinde zorgt voor een flexibele overgang tussen de vaste wartel en de kabel, waardoor scherpe knikken en mechanische belasting bij de kabeluitgang worden beperkt.
Wat zijn de kenmerken van de gekleurde spiraal kabelwartels?

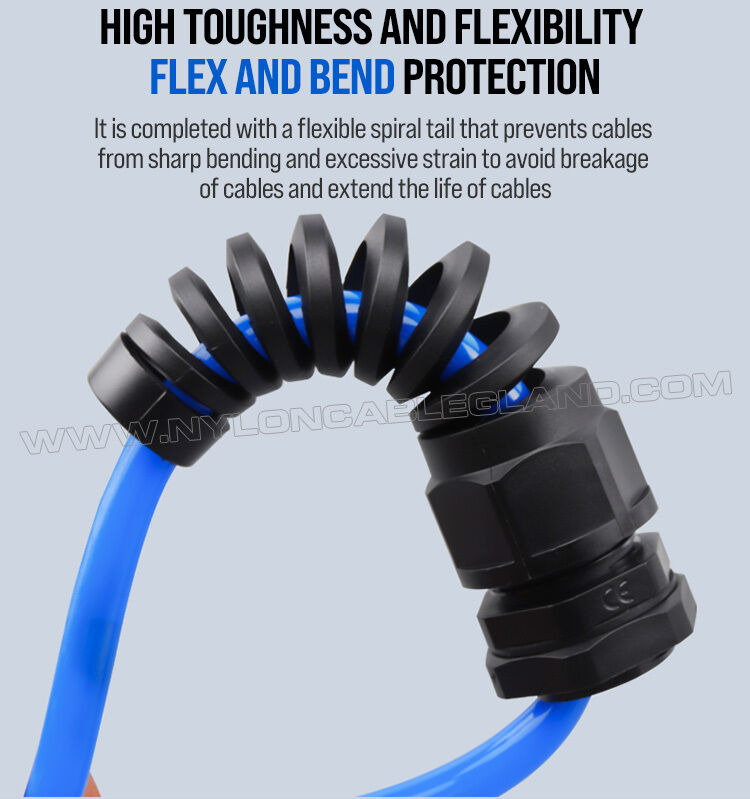

1. Spiraalbuigbescherming
Dit is het bepalende kenmerk.
De traditionele rechte kabelklieren houden en verzegelen de kabel, maar de kabel kan nog steeds een relatief scherpe bocht vormen direct buiten de kabelklier.flexibele buiging, waardoor de buigspanning over een groter gedeelte van de kabel wordt verdeeld.
Ze zijn ontworpen om de vermoeidheid van de geleider te verminderen, te beschermen tegen overmatige buiging en extra flexibiliteit en belastingverlichting te bieden.
Dit is met name nuttig voor:

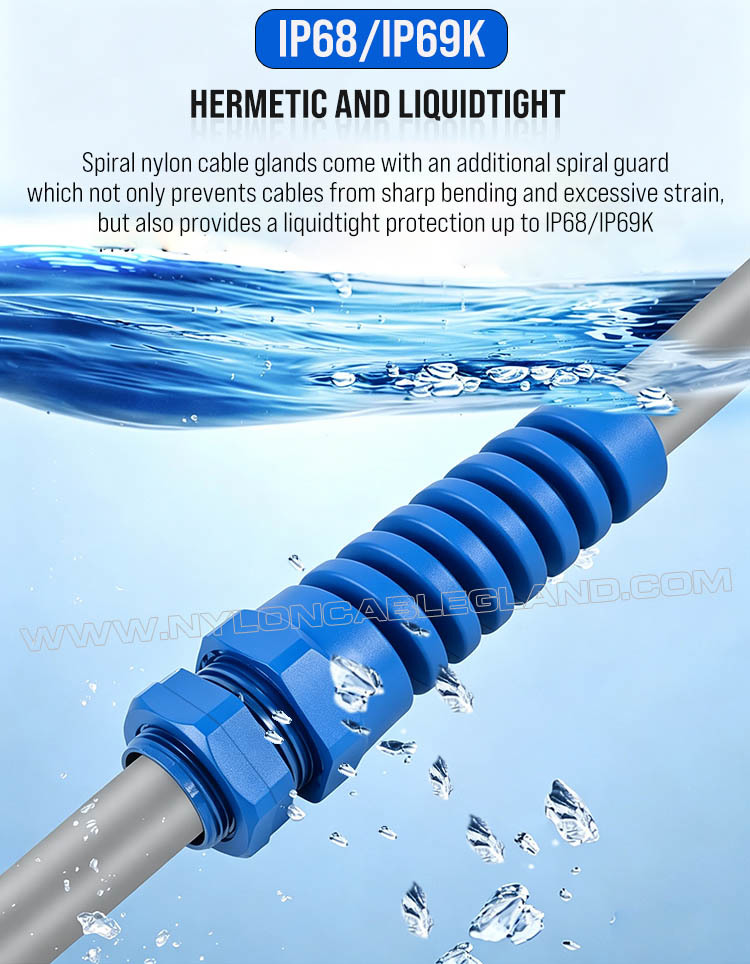

2. Water- en stofdichtheid
Onze spiraalkabelklieren zijn verkrijgbaar met IP68 / IP69K-bescherming, ze zijn stof-, waterbestendig, goed afdichtend, beschermen uw elektrische dozen tegen het binnendringen van vloeistoffen.
3. Lichte constructie
Nylon 6 (polyamide 6) is aanzienlijk lichter dan metalen kabelklieringen.
4. Elektrische isolatie
In tegenstelling tot metalen kabelklieren is de nylonversie elektrisch isolerend.Dit kan voordelig zijn in veel elektrische en elektronische installaties met lage spanning, waar elektrische isolatie en corrosiebestendigheid wenselijk zijn..
5. Corrosiebestendigheid
De nylonversie roest niet zoals de staalversie en is van nature geschikt voor veel vochtige omgevingen.en de weersomstandigheden buiten hangt af van de specifieke nylonformule en het afdichtingsmateriaal.
6. Vibratie- en bewegingsweerstand
Het spiraalvormige ontwerp kan de uitgang van de kabel minder gevoelig maken voor de spanningsconcentratie veroorzaakt door trillingen en beweging.

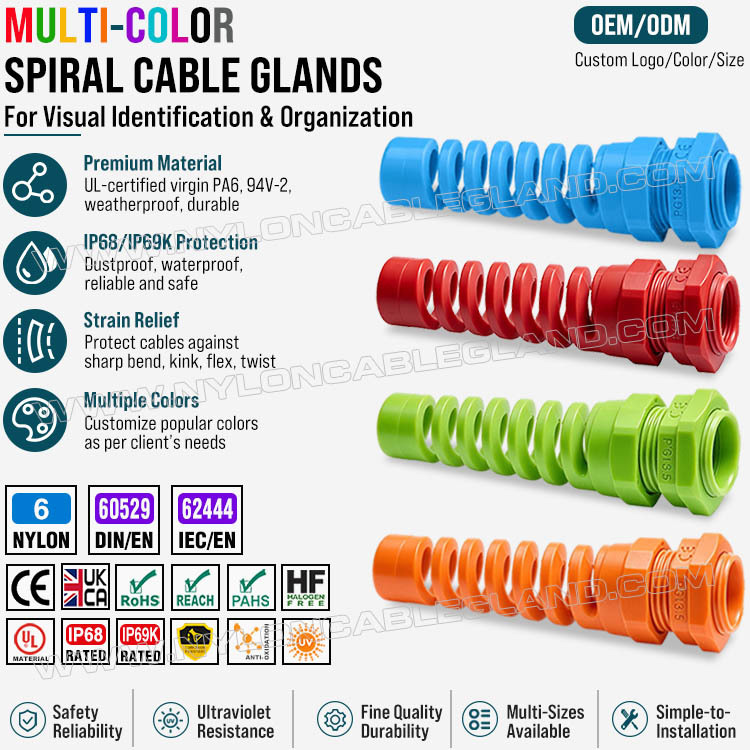

7. Kleuren aanpassen
Kleuren kunnen zowel visuele als organisatorische voordelen opleveren.
We bieden standaardkleuren zoals zwart en grijs, terwijl andere kleuren op maat kunnen worden geproduceerd.
Waarom gebruiken we gekleurde nylon spiraal kabelwartels?
Er zijn eigenlijk twee verschillende redenen: het spiraalontwerp en de kleur.
Spiraalvormig ontwerp: bescherming van de kabel
De primaire mechanische reden is het verminderen van buigdruk en het verbeteren van de belastingverlichting.
Bijvoorbeeld:
zonder spiraalbescherming:
Kabel → scherp buigpunt → hoge lokale spanning → isolatie/kernvermoeidheid
met spiraalbescherming:
Kabel → flexibele spiraalovergang → verdeelde buiging → lagere lokale spanning
Dit kan vooral nuttig zijn wanneer kabels worden getrokken, verplaatst, gevibreerd of herhaaldelijk gebogen.
Kleur: verbetering van de identificatie
Kleur is meestal niet de oorzaak van de afdichting of de mechanische prestaties, maar maakt het gemakkelijker om een installatie te identificeren, te organiseren, te inspecteren en te onderhouden.
Een project kan bijvoorbeeld:
| Kleur | Mogelijk gebruik |
|---|---|
| Zwart | Kabels voor algemeen gebruik |
| Grijs | Elektrische bedieningspanelen of algemene elektrische bedrading |
| Blauw | Een aangewezen kabelgroep |
| Rood | Een aangewezen circuit/systeem |
| Groen | Een aangewezen kabelgroep |
| Oranje | Speciale apparatuur of identificatie van het circuit |
| Geel | Onderhoud of identificatie van het systeem |
Deze kleuraanspraken zijn project-specifiek, tenzij ze worden gedefinieerd door een toepasselijke norm of installatiespecificatie.moet niet automatisch worden geïnterpreteerd als een bepaalde elektrische functie.
Kleur kan ook worden gebruikt om:
Waar worden gekleurde nylon spiraal kabelwartels toegepast?
Zij zijn vooral nuttig wanneer zowel de bescherming tegen kabelbuigingen als de visuele identificatie van waarde zijn.
Industriële automatisering
Gebruikt in:
De spiraale staart helpt om kabels te beschermen waar machines beweging en trillingen veroorzaken.
Machines en apparatuur
Gewoon voor:
Robotica en bewegingssystemen
Ze kunnen nuttig zijn bij kabeluitgangen waar buigingen zijn, hoewel robotartikelen met een hoge cyclus zorgvuldig rekening moeten houden met de specificaties van dynamische kabels.
Elektrische en besturingspanelen
De kabelklier zorgt voor het vasthouden en afdichten van kabels bij de ingangen van de behuizing.
Elektrische buitenapparatuur
Potentiële toepassingen zijn:
De werkelijke geschiktheid is afhankelijk van UV-weerstand, temperatuur, IP-classificatie en de specifieke combinatie kabel-kliermateriaal/dichtheid.
Vervoer en mobiele apparatuur
De flexibele structuur kan nuttig zijn voor apparatuur die wordt blootgesteld aan trillingen of kabelbewegingen.
Hand- en draagbare apparatuur
We identificeren specifiek spiraalkabelklieren voor hand- of draagbare apparaten vanwege hun extra flexibiliteit en verlichting van de spanning.
Conclusies
De gekleurde nylon spiraalwartels combineren de functies van een conventionele nylon wartel met een verlengd spiraalvormig uiteinde ter bescherming tegen knikken. De belangrijkste technische functie is het bieden van afdichting, kabelfixatie, trekontlasting en verbeterde bescherming tegen kabelschade door buigen. Commercieel verkrijgbare varianten zijn gemaakt van PA6 of PA6.6 en beschikbaar met IP68-classificatie, diverse schroefdraadtypes en verschillende klembereiken.
De kleur dient voornamelijk voor identificatie, ordening, personalisatie en esthetiek, terwijl de spiraalstructuur het belangrijkste functionele verschil vormt.
Voor industriële automatisering, machines, schakelkasten, elektrische apparatuur voor buitengebruik, draagbare apparatuur en toepassingen waarbij kabels vlak bij de behuizing buigen, biedt dit type wartel een praktische combinatie van kabelbescherming, afdichting, flexibiliteit, een lichtgewicht constructie en visuele identificatiemogelijkheden.
