| Plaats van herkomst: | Zhejiang, China |
|---|---|
| Merknaam: | Factory or OEM/ODM brands |
| Certificering: | CE, UKCA, ROHS, REACH, IP68 |
| Modelnummer: | SBCG-serie |
| Min. bestelaantal: | 200 eenheden |
| Prijs: | factory direct sales |
| Verpakking Details: | standaardverpakking (op aanvraag ook speciale verpakking) |
| Levertijd: | Normaal gesproken 9-14 dagen |
| Betalingscondities: | T/T,L/C,Western Union |
| Levering vermogen: | 500, 000 per maand |
| Materiaal: | Premium messing materiaal | kunststof inzetstuk: | Nylon materiaal gecertificeerd door UL |
|---|---|---|---|
| Zegelring: | NBR (ook verkrijgbaar in EPDM, FKM/FPM, Siliconen) | O-ring: | NBR (ook verkrijgbaar in EPDM, FKM/FPM, Siliconen) |
| Oppervlak: | Beplating met nikkel | Ontvlambaarheid: | V-2-classificatie (volgens UL94) |
| PG-draad: | Volgens DIN 40430 | Teststandaard: | EN 62444 |
| Waterdichtheid: | IP68-classificatie | Specificatie: | PG13.5 (kabelbereik: 6-12 mm) |
| Productnaam: | Metalen kabelwartel met trekontlasting | Functie: | Bescherm kabels tegen overmatige buiging om breuk te voorkomen |
| Beschrijving: | Vernikkelde messing kabelwartel met trekontlasting, PG13,5 (Ø 6-12 mm), voor kabelbuigbescherming | Logo Custom: | Beschikbaar |
| Groottedouane: | Beschikbaar | Verpakking op maat: | Beschikbaar |
| kleurendouane: | Beschikbaar | Merk op maat: | Beschikbaar |

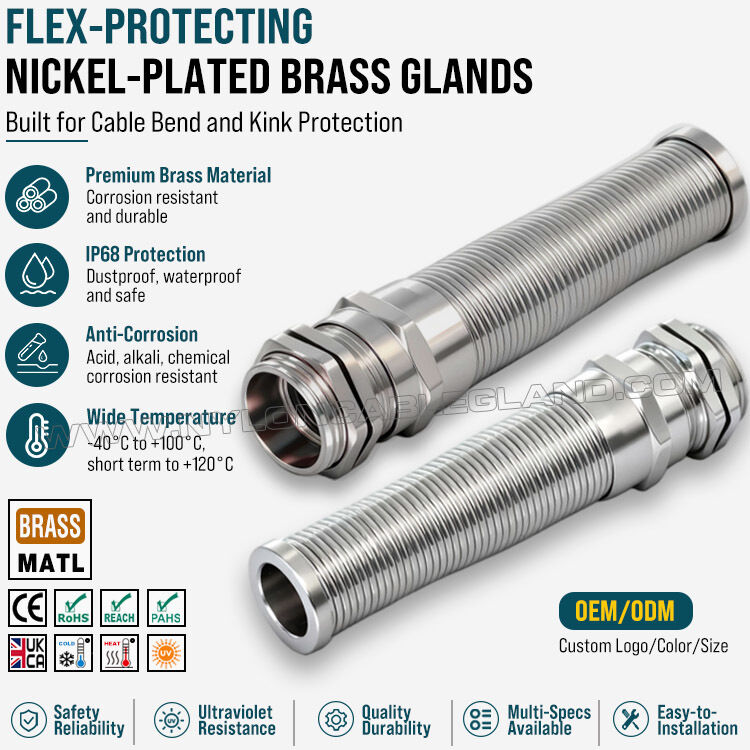

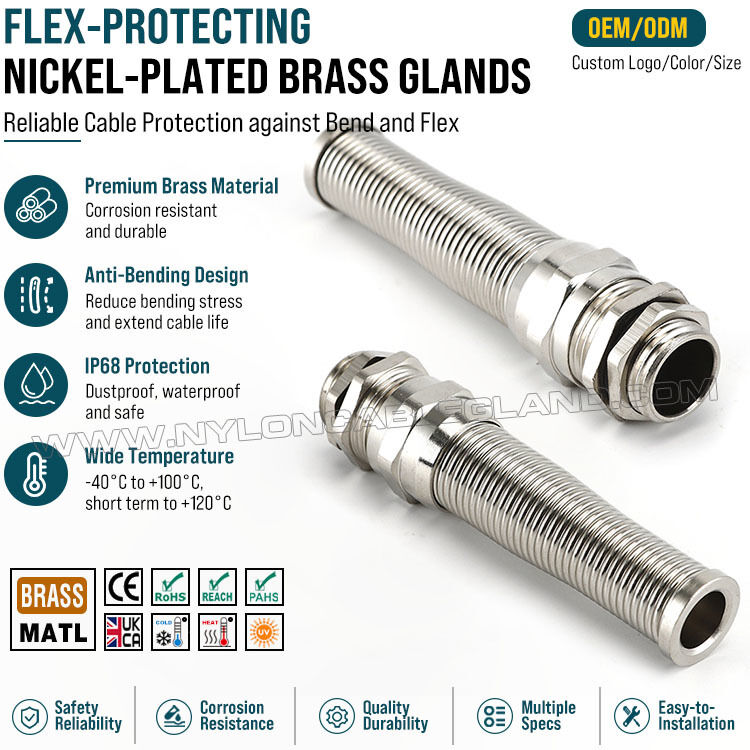

1. Wat is een spiraalvormige vernikkelde koperen kabelwartel met trekontlasting?
Een spiraalvormige metalen kabelwartel van vernikkeld messing met trekontlasting is een metalen waterdichte connector met een extra spiraalvormige beschermer die is ontworpen om een kabel vast te zetten, afdichting en trekontlasting te bieden en de kabel te beschermen tegen overmatig buigen nabij het ingangspunt. Het hoofdgedeelte is gemaakt van messing en bedekt met nikkel, terwijl het flexibele spiraalgedeelte fungeert als buigbescherming en anti-knikelement. Het combineert over het algemeen kabelbevestiging, trekontlasting, buigbescherming en afdichtingsfuncties tegen omgevingsinvloeden.
2. Belangrijkste kenmerken en voordelen
| Functie | Voordeel |
|---|---|

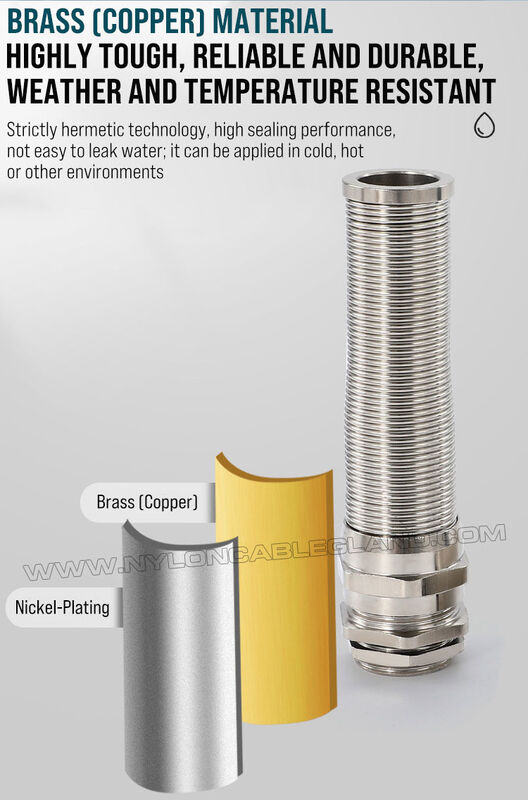

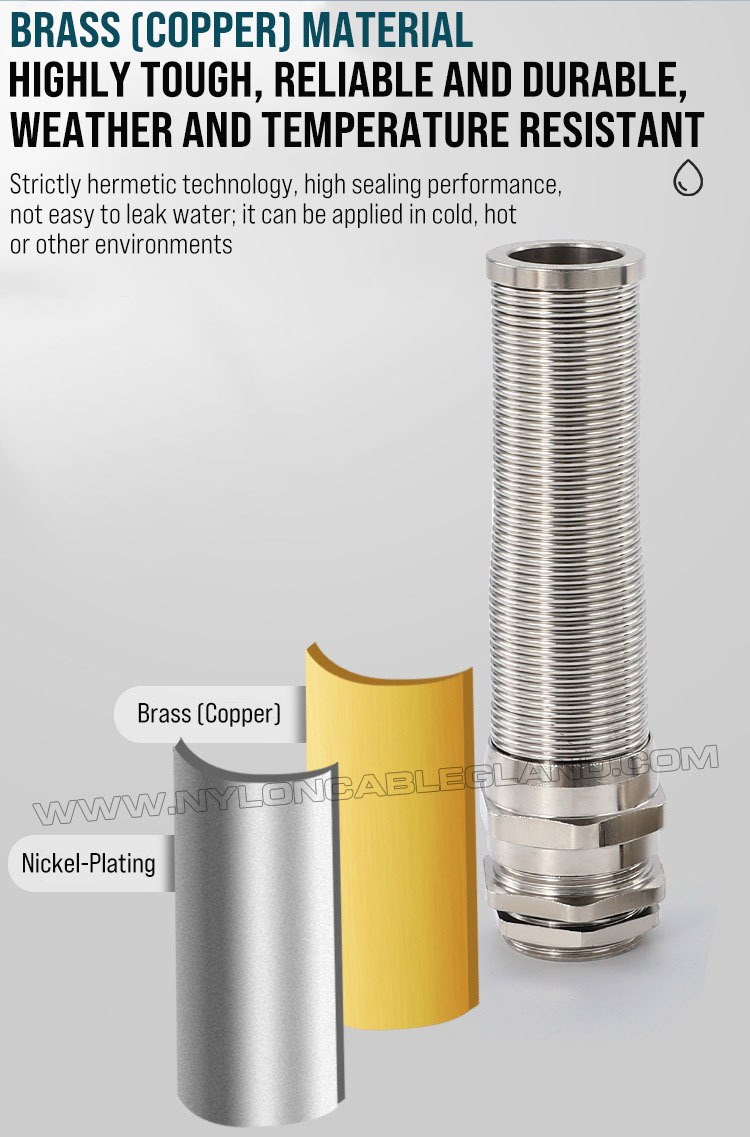

| Vernikkelde messing constructie | Hoge mechanische sterkte, goede slijtvastheid en verbeterde corrosieweerstand vergeleken met ongeplateerd messing |

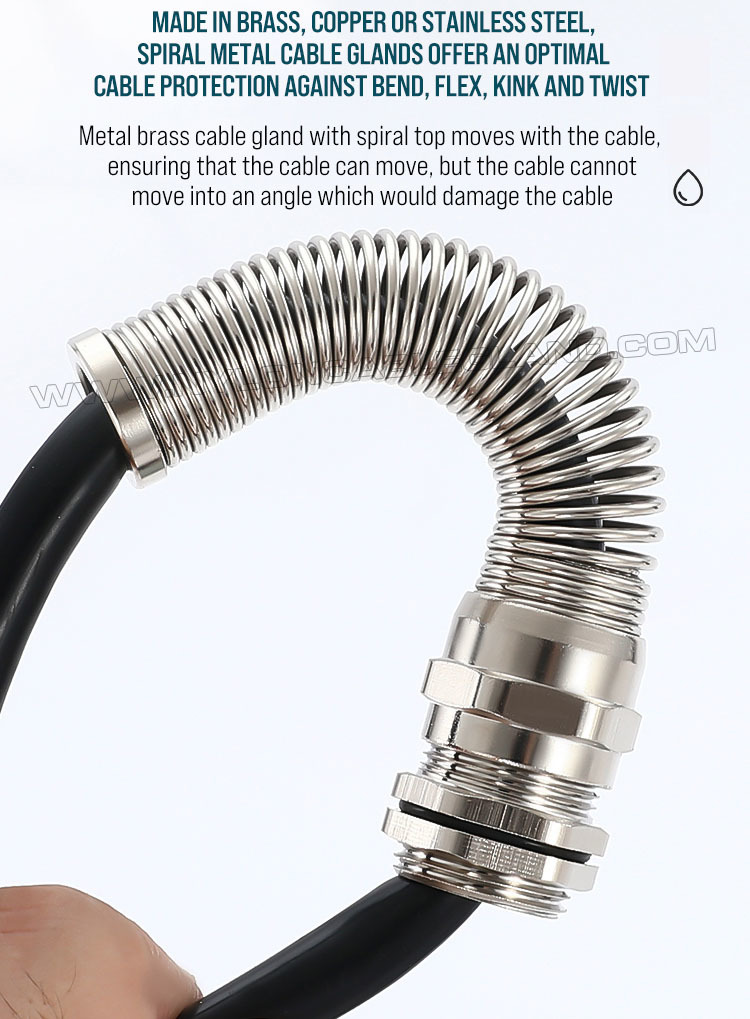

| Spiraalvormige beschermer | Vermindert scherpe buigingen, knikken en mechanische vermoeidheid bij de kabelingang |
| Kabel vastklemmen | Helpt voorkomen dat aan de kabel wordt getrokken, gedraaid of verplaatst |
| Afdichtingssysteem | Helpt voorkomen dat water, stof en andere verontreinigingen de behuizing binnendringen als de volledige wartel correct is ontworpen en geïnstalleerd |
| Hoge duurzaamheid | Geschikt voor veeleisende industriële omgevingen en herhaalde mechanische belasting |
| Compacte kabelgeleiding | Zorgt voor een nette overgang tussen de kabel en de behuizing |
| Brede kabelcompatibiliteit | Verkrijgbaar in verschillende wartelgroottes voor verschillende kabelbuitendiameters; De juiste maat hangt af van de werkelijke kabeldiameter. |
| Metalen, professionele constructie | Geschikt waar sterkere mechanische prestaties de voorkeur hebben boven standaard plastic wartels |

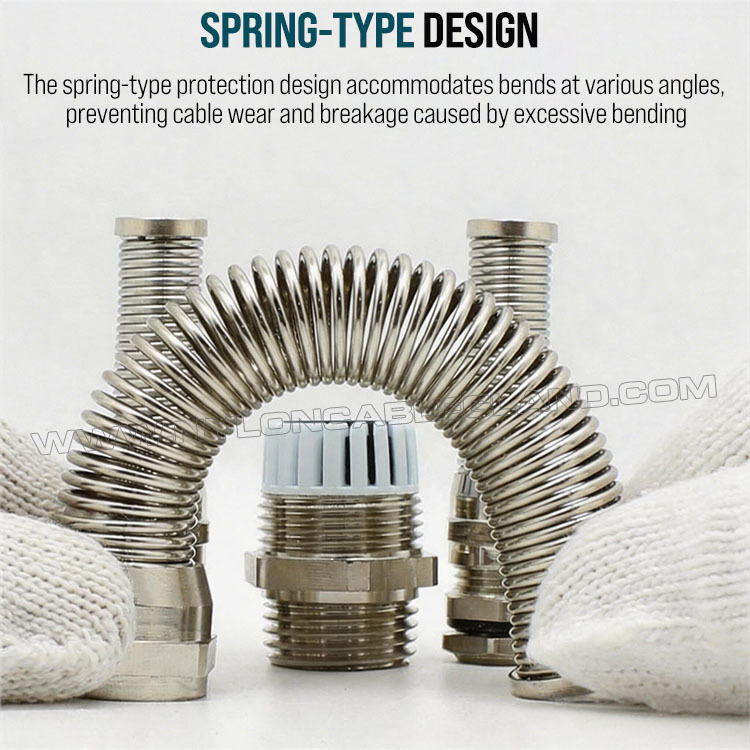

Een bijzonder belangrijk voordeel van de spiraalbeschermer is dat deze een zwak punt van gewone rechte kabelwartels aanpakt: kabelbeweging en herhaaldelijk buigen direct buiten de kabelwartel. Dit maakt het ontwerp bruikbaar voor kabels die zijn aangesloten op bewegende machines, apparatuur met trillingen of installaties waar kabels vaak worden gebogen.
3. Waar wordt het voor gebruikt?
Dit type spiraalkabelwartel is vooral geschikt voor toepassingen die mechanische bescherming, betrouwbare kabelinvoer en weerstand tegen trillingen of buiging vereisen, zoals:
Industriële machines en automatisering
Elektrische en elektronische apparatuur
Energie en infrastructuur
Transport en mobiele apparatuur
4. Hoe moeten kopers de draden kiezen?
De schroefdraad moet worden gekozen op basis van het schroefdraadgat in de behuizing of apparatuur, terwijl het kabelklembereik van de wartel moet overeenkomen met de buitendiameter van de kabel.
Bijvoorbeeld:
Kabeldiameter → pakkingbusafdichtingsbereik → wartelschroefdraad → behuizingsgat
Deze vier dimensies moeten bij elkaar passen. Een wartel met de juiste schroefdraad maar met een verkeerd kabeldiameterbereik zorgt niet voor een goede klemming of afdichting. Fabrikanten bieden ook verschillende metrische opties en pijpdraadopties voor verschillende installatiesystemen.
5. Conclusie
Een spiraalvormige kabelwartel van vernikkeld messing met trekontlasting is in wezen een robuuste oplossing voor kabelinvoer, afdichting, trekontlasting en buigbescherming. De grootste voordelen zijn de combinatie van een sterke vernikkelde messingconstructie en flexibele knikbescherming, waardoor deze beter geschikt is dan een conventionele rechte kabelwartel voor kabels die worden blootgesteld aan trillingen, beweging en herhaaldelijk buigen.
